光刻背后的“分辨率悖论”：为什么不是光越短越好

在半导体制造与微纳加工领域，“分辨率"几乎是所有工艺讨论中绕不开的关键词。无论是在学术论文、产业报告，还是在公众层面的技术传播中，人们常常将分辨率的提升直接等同于曝光光波长的缩短。这样的认知并非毫无依据，因为在理想光学模型中，波长确实与可分辨的最小特征尺寸直接相关。

不过当这一判断被直接应用到真实的光刻工程实践中时，往往会遇到明显的偏差，甚至形成一种“悖论"：在许多实际应用场景下，继续缩短波长并不能等比例地带来分辨率的提升，反而会显著增加系统复杂度、工艺难度与整体成本。理解这一现象，需要将光刻从“单一光学问题"重新放回到“系统工程"的框架之中。

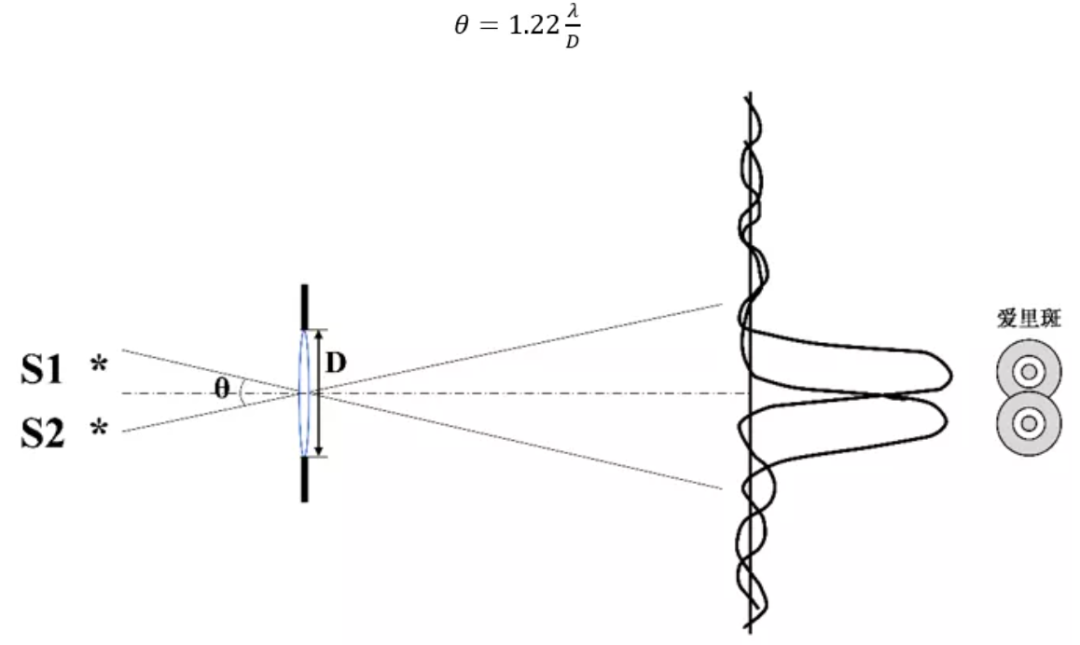

图 瑞利判据示意图

从经典光学理论出发，分辨率与波长之间的关系通常通过阿贝衍射极限或其在光刻领域的工程化表达来描述。无论是以最小可分辨距离的形式，还是以关键尺寸与工艺因子相结合的经验公式，其核心结论都指向同一个方向，即波长越短、数值孔径越大，理论上可实现的分辨率就越高。

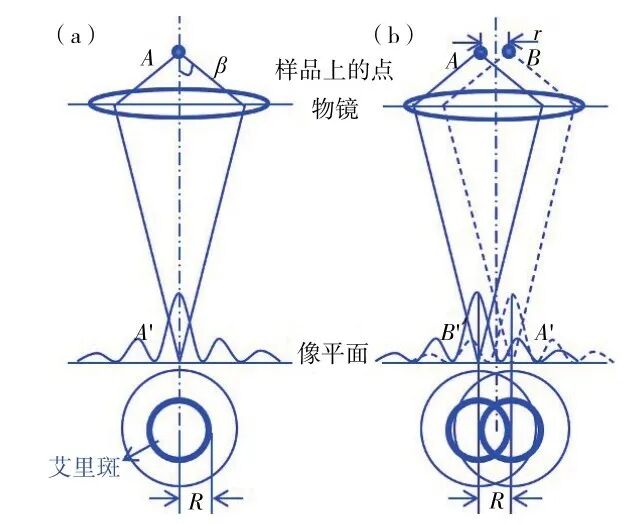

图 （a）阿贝成像原理及（b）理论分辨极限示意

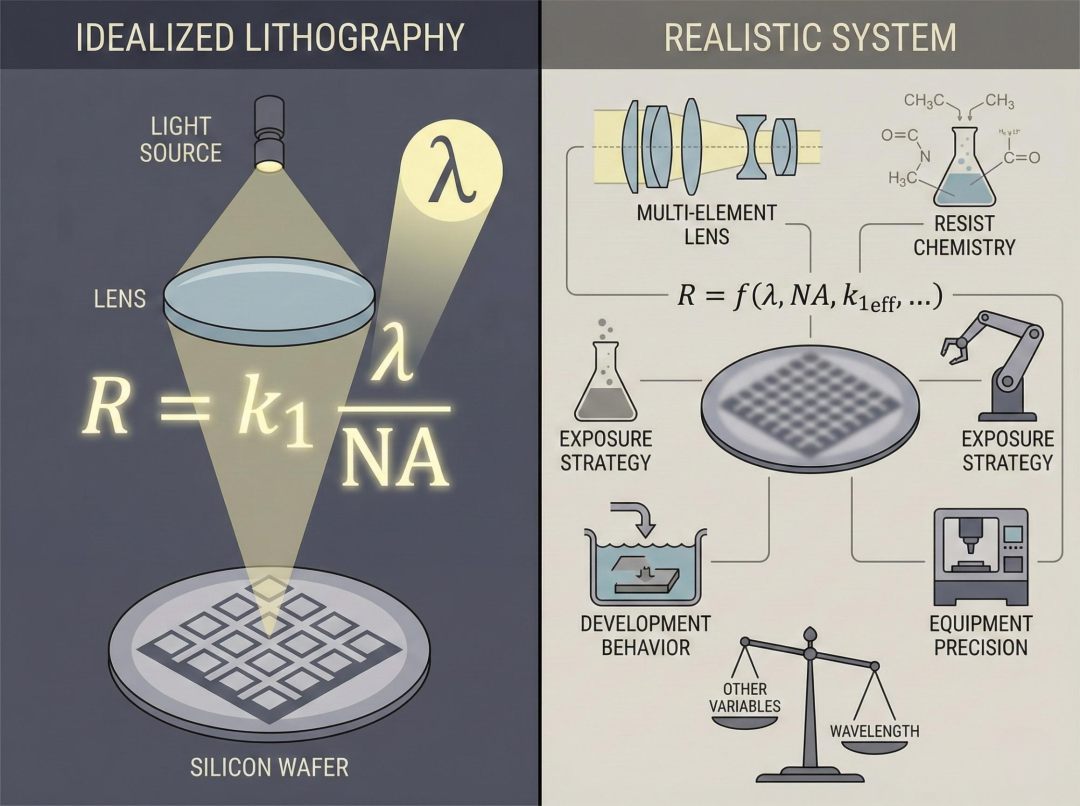

但这一结论成立的前提是其他条件保持理想化不变。现实中的光刻系统并不满足这种假设，因为数值孔径本身受限于光学设计、成像介质以及系统稳定性，而所谓的工艺因子则隐含了抗蚀剂化学、曝光策略、显影行为与设备精度等多重因素。当这些变量被纳入考虑后，波长所占的权重便不再具有绝对主导地位。

进一步来看，数值孔径虽然在公式中以简单参数的形式出现，但在工程实践中却意味着一系列连锁影响。提高数值孔径通常会显著压缩景深，使系统对样品平整度、焦距控制以及对准精度变得更加敏感。

图 景深与数值孔径关系的示意图

对于大面积或多层结构而言，这种敏感性会迅速转化为良率下降的风险。因此即便在光学上具备实现更高分辨率的可能性，工程上也未必具备稳定复现的条件。这种“理论可行而工程困难"的张力，正是分辨率悖论的来源。

当光与材料发生相互作用时，问题会进一步复杂化。曝光过程并非简单地将理想光场投射到抗蚀剂表面，而是涉及多层薄膜结构中的反射、折射、干涉与吸收。不同波长在材料中的传播行为存在显著差异，短波长并不必然意味着更理想的能量分布。

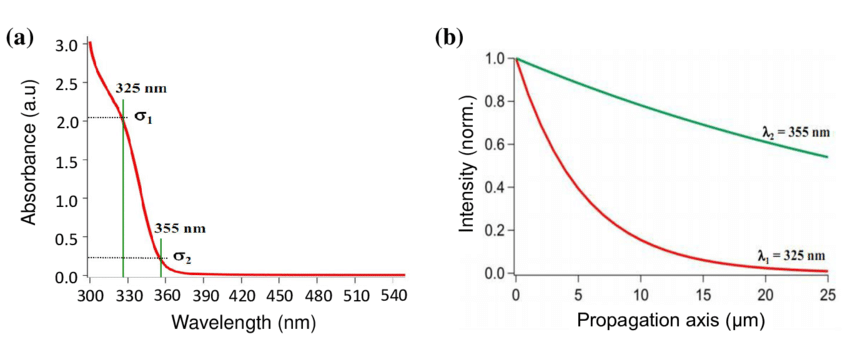

图 不同波长在抗蚀剂中的吸收行为及其对曝光深度的影响

在某些情况下，材料对短波光的吸收增强反而会导致有效曝光深度降低，进而影响显影后的结构形貌。这意味着，波长的缩短并非一个可以脱离材料体系独立评估的变量，而必须与具体的抗蚀剂体系和基底结构协同考虑。

图 邻近效应的成因

除光子光刻之外，电子束光刻常被视为突破光学衍射极限的重要手段。电子束的德布罗意波长极短，使其在理论上具备远高于光刻的空间分辨能力。然而在实际应用中，电子与材料的相互作用同样带来了新的限制。电子在基底中的多次散射会导致邻近效应，使得某一区域的曝光结果受到周围图形的影响，从而产生尺寸偏差或边缘模糊。

这一问题并不能通过单纯提高加速电压或缩小束斑消除，而需要依赖邻近效应校正与剂量调节等算法手段进行补偿。由此可以看到，即便在非光学的刻写体系中，分辨率依然是物理过程与工程补偿共同作用的结果。

图 泽攸科技EBL案例：电子束邻近效应校正功能 · 剂量校正效果

抗蚀剂的化学响应进一步强化了这一系统性特征。无论是光刻还是电子束光刻，抗蚀剂对能量沉积的响应都具有明显的非线性特征。曝光剂量与显影速率之间并非简单比例关系，而是受到分子断链、交联、溶胀以及显影液扩散等多重机制的影响。

在特征尺寸不断缩小的情况下，统计波动与随机效应开始占据更高权重，使得线边粗糙度和重复性成为制约分辨率的重要因素。这些问题无法通过继续缩短波长来根本解决，而只能通过材料优化与工艺窗口控制逐步缓解。

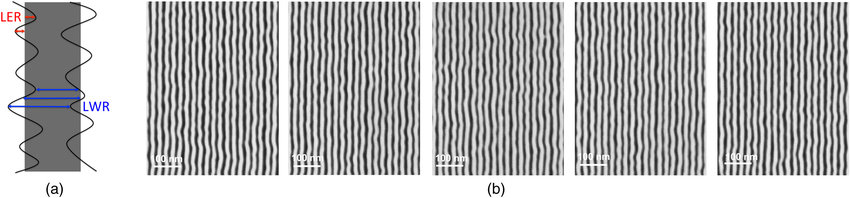

图 线边粗糙度与线宽波动在纳米图形中的典型表现

当视角从物理层面转向工程决策层面时，分辨率悖论的现实意义更加清晰。任何一种提高分辨率的手段，最终都必须以成本、产率和吞吐量为代价进行评估。极短波长的光刻系统通常意味着更高的设备投入、更复杂的运行环境以及更严格的维护要求，而这些因素并不总是与实际应用需求相匹配。在科研与原型开发阶段，追求极限分辨率具有明确价值，但在中小批量制造或功能验证场景中，稳定性与灵活性往往更加重要。

图 泽攸科技ZEL304G电子束光刻机

正是在这一背景下，不同光刻技术在应用中形成了互补关系。电子束光刻凭借其高解析能力，适合用于纳米尺度结构的研究、关键区域的精细刻写以及掩模制作等场景。以泽攸科技的电子束光刻系统为例，其通过高精度样品台与邻近效应校正算法，将电子束的物理优势转化为可重复的工程能力，从而满足科研和小批量高精度需求。

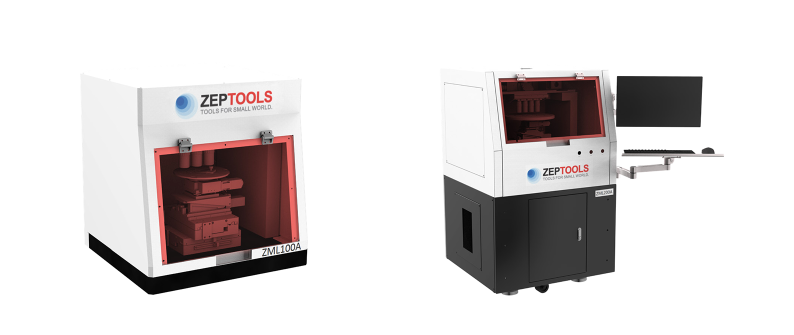

图 泽攸科技ZML系列DMD无掩膜光刻机

与此同时，无掩膜光刻技术则通过数字化投影方式，在分辨率、速度与成本之间取得平衡，为快速原型迭代和微米级结构加工提供了更高的效率。泽攸科技基于DMD的无掩膜光刻系统，正是围绕这一应用逻辑展开，其价值并不在于追求极限尺寸，而在于缩短设计到实现的路径。

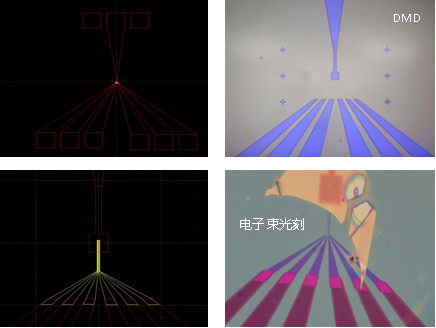

图 ZEL304G电子束光刻机与DMD混合光刻

在实际工程中，混合工艺路线逐渐成为一种理性选择。通过将高分辨需求限定在关键区域，而将大面积结构交由更高吞吐量的工艺完成，可以在保证功能实现的前提下显著降低整体成本。这种策略从根本上体现了“分辨率服务于功能"的工程理念，而非“分辨率本身即目标"的技术崇拜。

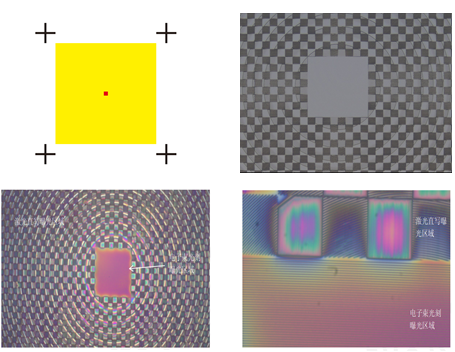

图 ZEL304G电子束光刻机与激光直写光刻机混合光刻

所谓的“分辨率悖论"并非对光学理论的否定，而是对其适用边界的现实提醒。波长的确是决定分辨率的重要参数，但它始终嵌套在一个由光学设计、材料行为、工艺稳定性与工程经济性共同构成的复杂系统中。脱离这一系统语境，单独讨论“光越短越好"并不能为真实的微纳制造提供有效指导。真正成熟的光刻技术路线，往往不是追求物理极限的结果，而是在理解限制条件的基础上，对性能、可靠性与成本做出的理性平衡。
