工业同步电机转子磁极螺钉的微观组织特征与断裂行为研究

工业电机正朝着高功率密度、高运行转速以及更强的可持续性方向演进，这使得同步电机中用于固定磁铁的转子磁极螺钉承受着巨大的机械应力。为了确保电机在高速运转下的稳定性与电磁性能，螺钉必须同时具备抗磨损能力和抗疲劳性能。传统的螺纹制造工艺主要分为机械切削加工和滚压成形两种，虽然切削加工在尺寸精度方面具有显著优势，但在生产细长轴螺纹时的效率较低。相比之下，冷滚压工艺凭借其高效的生产能力和强化的梯度显微组织，能够显著提升螺纹表面的硬度与强度，从而满足复杂工况下对紧固件性能的严苛要求。

但在实际应用中，由冷滚压引入的非均匀变形组织也带来了严峻的挑战。螺纹根部在受力过程中极易产生应力集中，而滚压形成的加工硬化组织在面对复杂载荷时，调节大塑性变形的能力相对有限，这增加了发生断裂失效的风险。目前的工业研究对于成形应力状态如何具体影响螺纹根部与牙尖的微观结构演变仍缺乏清晰的解释，且局部微观特征与裂纹扩展路径之间的确切关联也有待深入挖掘。由于这种由于应力状态差异导致的梯度组织不确定性，如何在维持表面高硬度的同时确保心部具有足够的韧性以延缓裂纹扩展，依然是当前材料设计与工艺优化中需要攻克的关键课题。

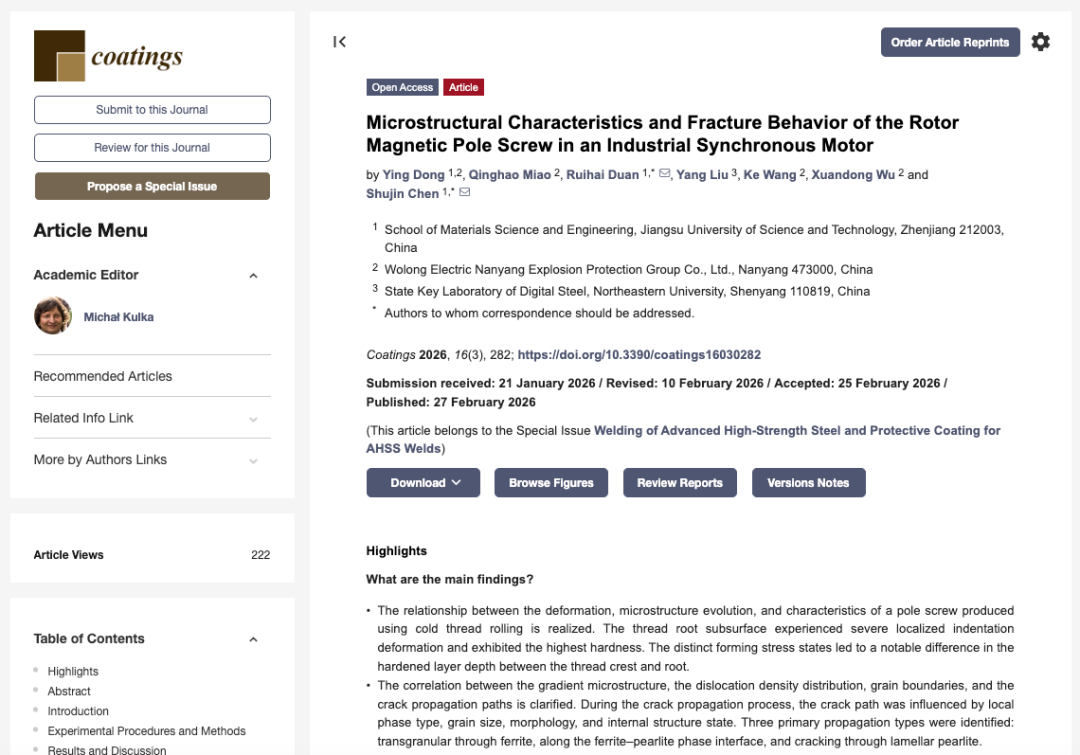

针对上述问题，由江苏科技大学、东北大学等单位组成的研究团队利用泽攸科技的ZEM系列台式扫描电镜进行了系统研究，通过冷滚压工艺在磁极螺钉中构建梯度组织，阐明了螺纹根部与牙尖因成形应力差异导致的硬化层深度变化规律，并揭示了位错密度及相位界面对三种典型裂纹扩展路径的微观影响机制。

研究团队系统探讨了冷滚压工艺对磁极螺钉梯度塑性变形的影响机制。通过对比实验发现，冷滚压在螺纹表层诱发了剧烈的加工硬化，使得靠近表面的铁素体与珠光体沿加工应力方向发生显著拉伸，形成了明显的纤维状组织。这种变形程度随深度增加而逐渐减弱，螺钉心部则完整保留了原始冷拔状态的带状显微特征。这种由表及里的梯度组织演变，为实现螺钉表面高强度与心部高塑性的性能组合奠定了微观结构基础。

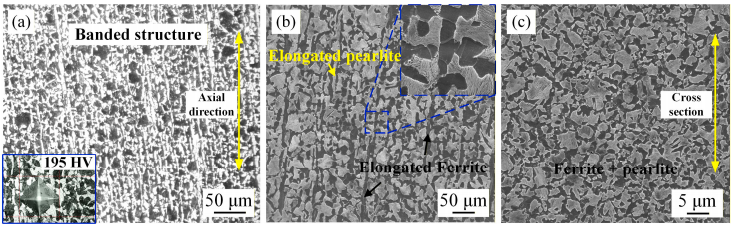

图 实验钢的金相显微镜及扫描电镜照片。(a) 轴向金相照片；(b) 轴向扫描电镜照片；(c) 横截面扫描电镜照片

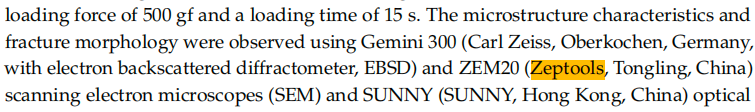

在探究微观组织对力学性能的影响过程中，高分辨率的表征手段至关重要。研究人员利用泽攸科技推出的ZEM20台式扫描电镜，对螺纹不同区域的变形形貌及断裂后的断口特征进行了精准观测。ZEM20台式扫描电镜能够清晰揭示铁素体与珠光体在严重变形区的细微形态变化，协助科研人员识别出螺纹根部亚表层因局部压入变形而产生的超高硬度区域。这一可靠的实验数据支持了成形应力状态决定硬化层深度的理论，证明了扫描电镜在紧固件失效分析与材料研发中的专业应用价值。

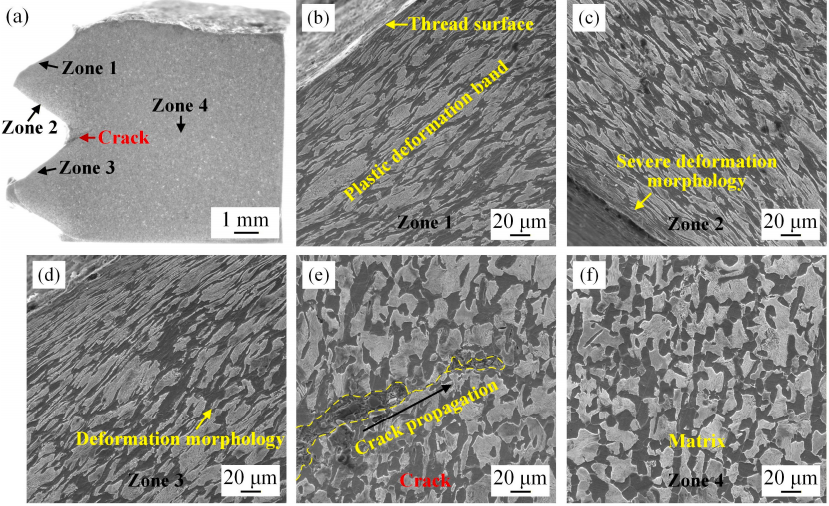

图 螺纹的金相及扫描电镜图像。(a) 螺纹宏观照片；(b–d) 分别为区域 1、2 和 3 的螺纹变形显微组织；(e) 裂纹扩展形貌；(f) 基体显微组织

针对同步电机运行中的可靠性问题，本研究通过紧固试验分析了螺钉在扭矩过载条件下的断裂演变过程。由于冷滚压工艺在螺纹根部造成了严重的应力集中，且该处的加工硬化组织调节大塑性变形的能力受限，微裂纹优先在该部位萌生。在随后的扩展阶段，裂纹路径表现出明显的组织依赖性，其走向受到局部物相类型、晶粒尺寸及内部结构状态的显著影响。相比于严重变形区，裂纹在靠近未变形基体时表现出更明显的路径偏转，通过增加路径的曲折程度来消耗更多的变形能量。

图 裂纹扩展的金相及扫描电镜照片。(a) 螺纹根部的金相照片；(b) 裂纹扩展初始阶段的显微组织；(c–f) 为图 6b 中矩形区域对应的局部放大照片；(g–i) 裂纹尖附近区域的显微组织形貌

通过对断裂路径的深入解剖，研究明确归纳出铁素体-珠光体组织中的三种主要扩展模式。一种是穿晶裂纹通过铁素体，这主要归因于铁素体较低的硬度和较高的塑性使其更易发生塑性变形。第二种是沿铁素体与珠光体的相位界面扩展，这源于双相之间在晶体结构与强度上的协调变形差异。第三种则是穿过层片状珠光体，裂纹往往沿着铁素体与渗碳体的层间界面延伸，甚至引发渗碳体层片的直接断裂。这些发现为优化材料配比及改进滚压工艺以提升螺钉的抗裂纹性能提供了重要的理论支撑。

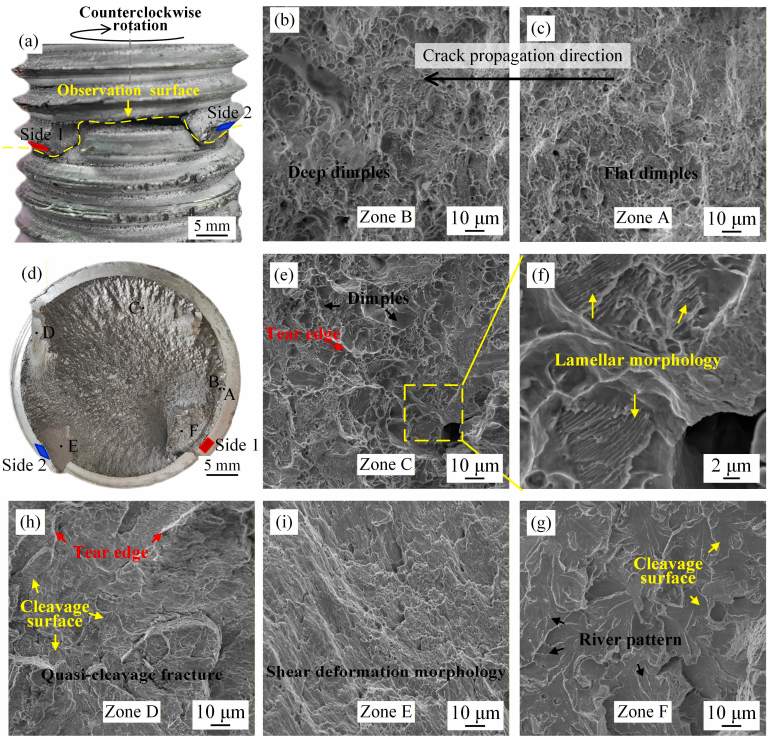

图 螺钉的扭转断口微观照片。(a, d) 螺钉断口宏观照片；(b, c) 裂纹萌生阶段区域 B 和 A 的微观照片；(e) 扩展阶段区域 C 的微观照片；(f) 图 7e 中的矩形区域；(h) 区域 D 的微观照片；(i, g) 快速断裂阶段区域 E 和 F 的微观照片
