从像素到纳米：图案数字化，正在改写微纳加工的底层规则

在制造技术的发展语境中，“图案"始终扮演着一个核心却又常被忽视的角色。从最早的机械模板，到后来的光刻掩膜，再到如今逐渐普及的数字化图案生成手段，人类对图案的控制能力不断提升，而制造方式也随之发生变化。这种变化并不只是精度的提高，更重要的是图案本身的属性发生了转变——它从一个固定的物理对象，逐渐变成一种可以被编辑、存储和调用的数据。

传统掩膜光刻建立在一种高度确定性的逻辑之上。设计在前，制造在后，一旦掩膜版完成，后续工艺更多是对既定图案的重复复制。这种方式在工业化生产中具有明显优势，尤其是在大规模制造场景下，稳定性和一致性往往比灵活性更为重要。

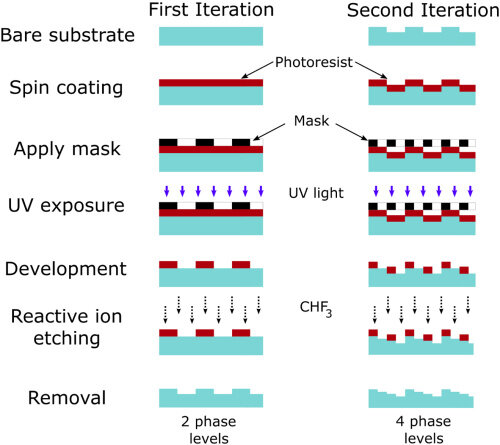

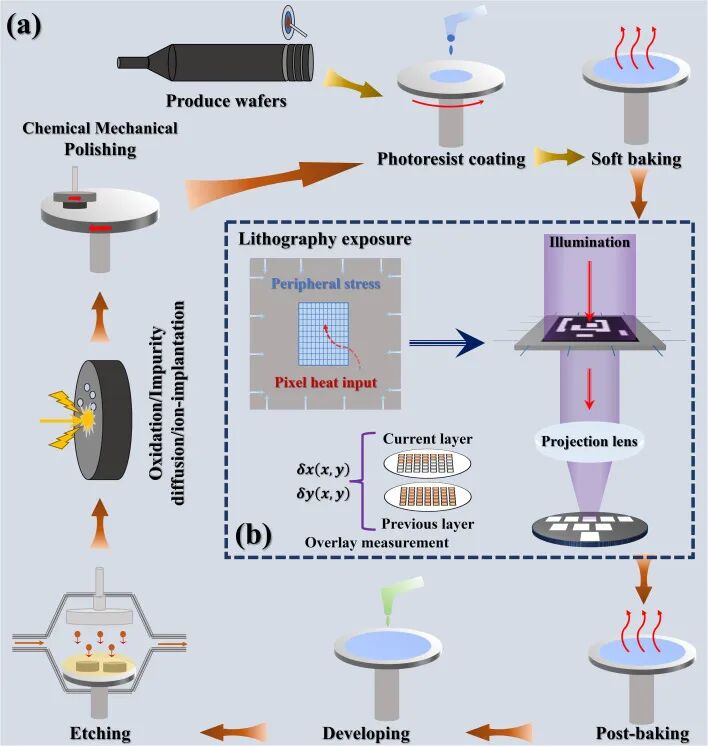

图 光刻流程全流程图

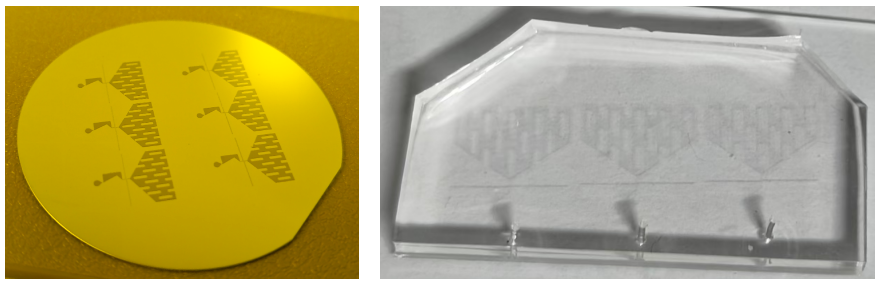

然而当制造任务转向科研探索或早期开发阶段时，这种“先固化再执行"的模式，往往会显得节奏偏慢。每一次设计调整，都意味着需要重新经历一轮较为完整的流程。

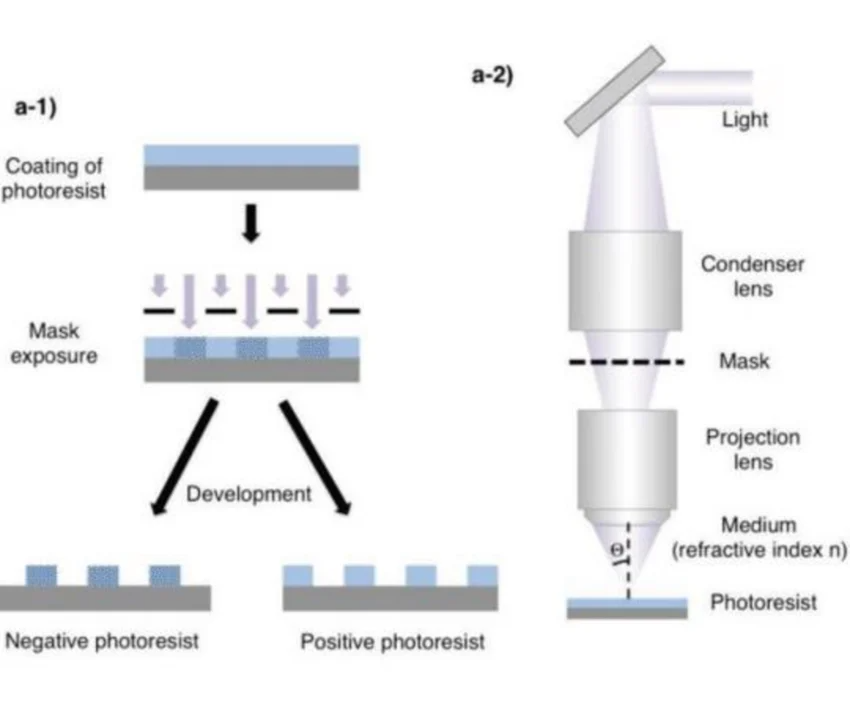

图 掩膜投影原理图

数字化图案技术的引入，在一定程度上改变了这种关系。以基于数字微镜器件的无掩膜光刻为例，图案不再通过实体掩膜进行转移，而是直接由数字文件驱动曝光过程。微镜阵列对光进行快速调制，将设计内容转化为实时投影的图案。这种方式的一个直接结果，是图案可以被随时修改并立即用于下一次实验，从而显著缩短设计与验证之间的周期。

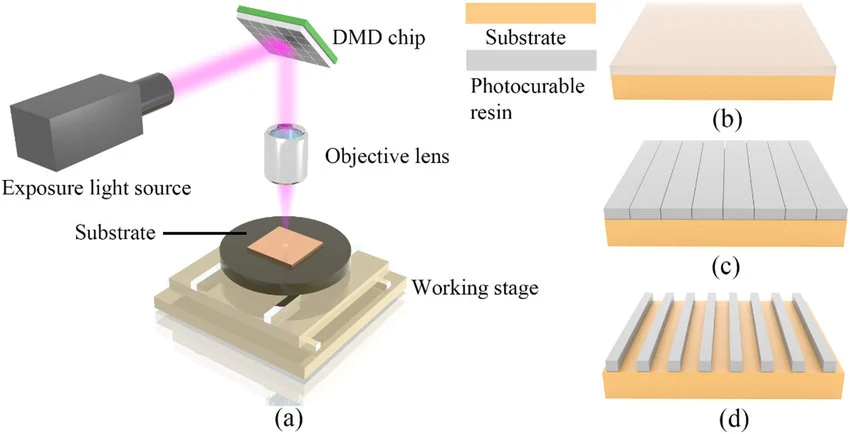

图 基于数字微镜器件（DMD）的无掩膜光刻系统示意图

在实际操作中，这类系统通常配合显微成像与对焦机制，使图案能够与样品表面建立较为直观的空间对应关系。操作者不仅是在“调用设计"，而是在“观察中设计"。例如在已有结构上直接叠加新的图形，或者在显微图像上完成局部修改并立即曝光，这种交互方式使制造过程呈现出一种连续反馈的特征。设计不再是孤立的前置步骤，而是贯穿整个过程的一部分。

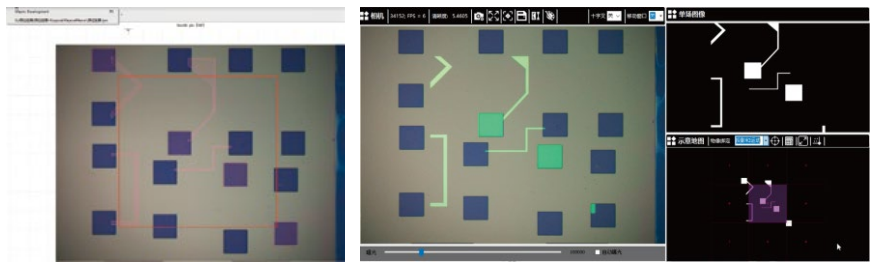

图 泽攸科技DMD无掩膜光刻机可以在显微图上直接绘制图形，并投影到样品上实现原位光刻

这种变化对迭代方式的影响尤为明显。在微流控芯片、MEMS器件制作等的开发中，结构参数往往需要多轮调整才能接近理想状态。如果每一次修改都依赖新的掩膜制作，实验节奏会被显著拉长。

而在数字化光刻体系下，多版本快速验证成为可能，这使得设计逐渐具备类似“试错优化"的特征。这种能力并不意味着结果一定更优，但在探索阶段，它确实提供了更多可能性。

如果将视角从微米尺度继续向下延伸，电子束光刻则代表了另一种数字化路径。与光学并行曝光不同，电子束通过扫描方式逐点写入图案，其控制方式更接近于精细绘制。这种方法在分辨率上具有优势，可以用于构建更小尺度的结构。在这一过程中，图案同样以数据形式存在，并通过控制系统转化为具体的曝光路径。

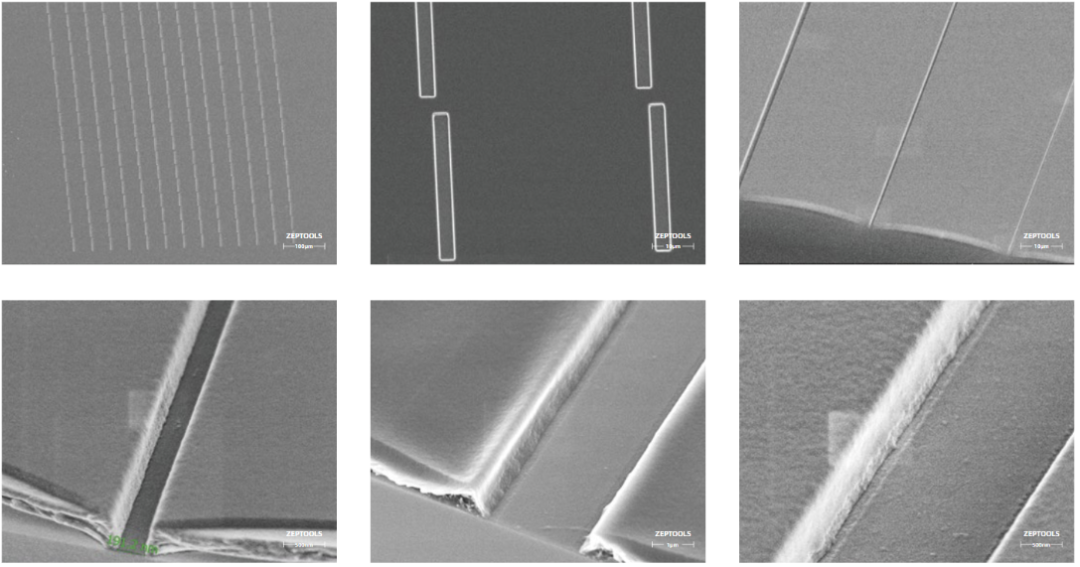

图 泽攸科技电子束光刻机场拼接和最小线宽测试

图 泽攸科技电子束光刻机厚胶测试

电子束光刻中一个具有代表性的问题是邻近效应，即电子在材料中的散射会影响最终图案的尺寸与形状。这一现象提醒人们，制造过程并不是简单的“按图输出"，而是受到物理机制约束的复杂过程。

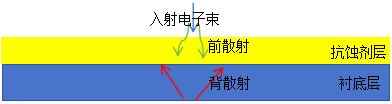

图 邻近效应产生原理模拟简图

相应地，工程实践中通常会引入剂量校正等方法，对不同区域的曝光进行调整，使结果更接近设计预期。这种通过计算模型修正制造误差的方式，是数字化制造的重要组成部分，也体现了“设计—计算—制造"之间逐渐形成的闭环关系。

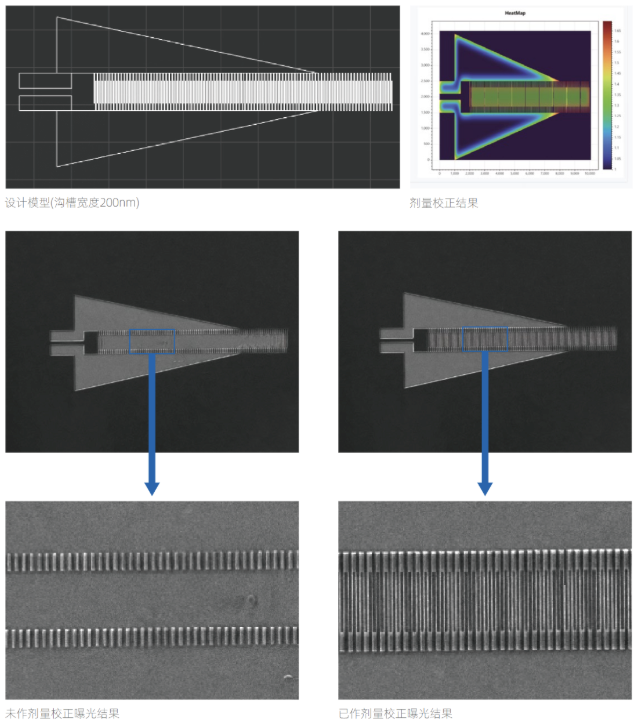

图 泽攸科技电子束光刻机邻近效应校正功能 · 剂量校正效果

从更宏观的角度来看，数字化图案技术的意义，并不仅仅在于提升效率或精度，而在于它重新定义了设计在制造中的位置。当图案成为数据，制造过程便具备了被记录、比较与复现的条件。

不同版本的设计可以被快速验证，其结果也可以被系统性地积累。这种可积累性，使经验不再局限于个体，而能够在更大范围内传播与优化。

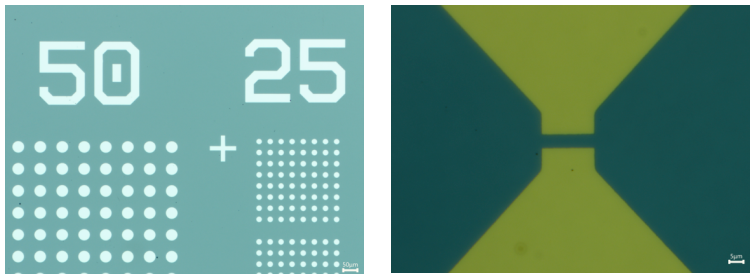

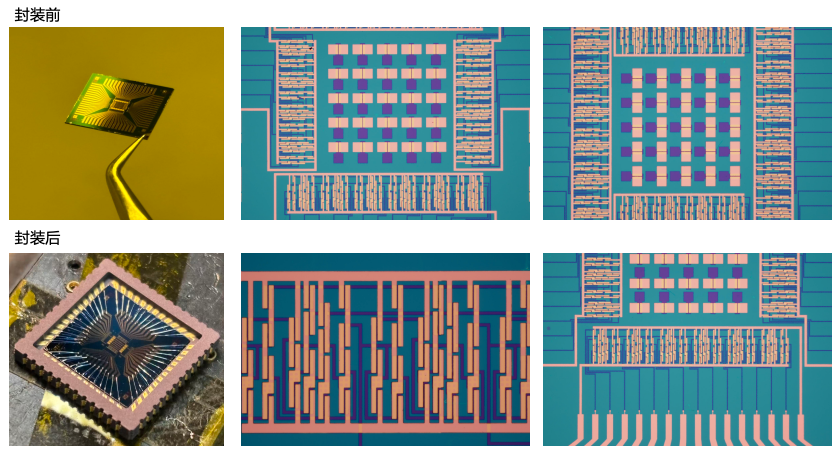

图 20mm*20mm半导体器件，四层套刻，最小线宽6um

在具体实践中，这种“设计思维"的嵌入已经逐渐显现。例如在微纳结构研究中，研究者往往会通过不断调整几何形状来观察性能变化；在新材料器件开发中，电极结构的细微差异可能带来可测量的电学变化；在微光学领域，通过灰度控制实现连续结构，也是一种从设计直接过渡到制造的体现。这些过程的共同点在于，它们依赖反复尝试与逐步修正，而数字化工具则在其中承担了缩短路径的作用。

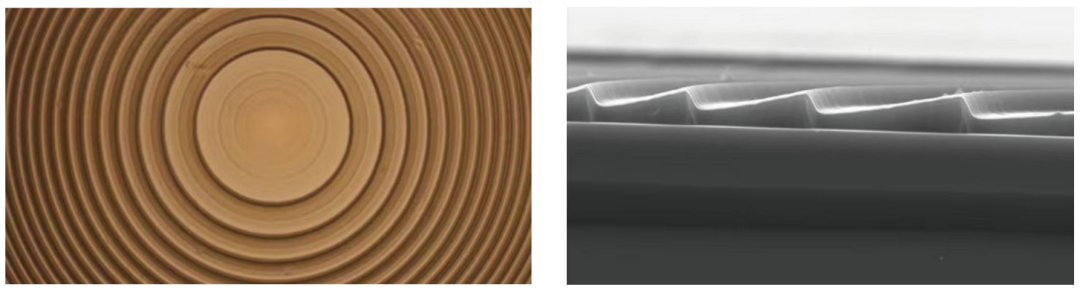

图 灰度光刻菲涅尔透镜，3D灰度光刻实现菲涅尔透镜，从扫面电镜的截面图中可以看出台阶连续变化

在这样的背景下，一些设备开始尝试覆盖不同尺度与应用场景。例如在微米尺度上，通过无掩膜光刻实现快速图案验证，而在更高分辨率需求下，则借助电子束光刻完成精细结构加工。这种从快速原型到高精度加工的衔接，使制造过程不再是单一路径，而更像是一组可组合的工具链。在实际应用中，不同技术之间往往并非替代关系，而是根据需求进行选择与配合。

泽攸科技在这一方向上的产品布局，正是围绕这种“多路径协同"的思路展开。一方面，通过无掩膜光刻系统降低微结构加工的使用门槛，使更多实验室能够在较短时间内完成设计验证。

图 泽攸科技ZML系列DMD无掩膜光刻机

另一方面，通过电子束光刻设备提供更高分辨率的加工能力，以支持前沿研究中对纳米尺度结构的需求。这种组合并不强调单一性能指标，而更关注不同工具之间的衔接关系。

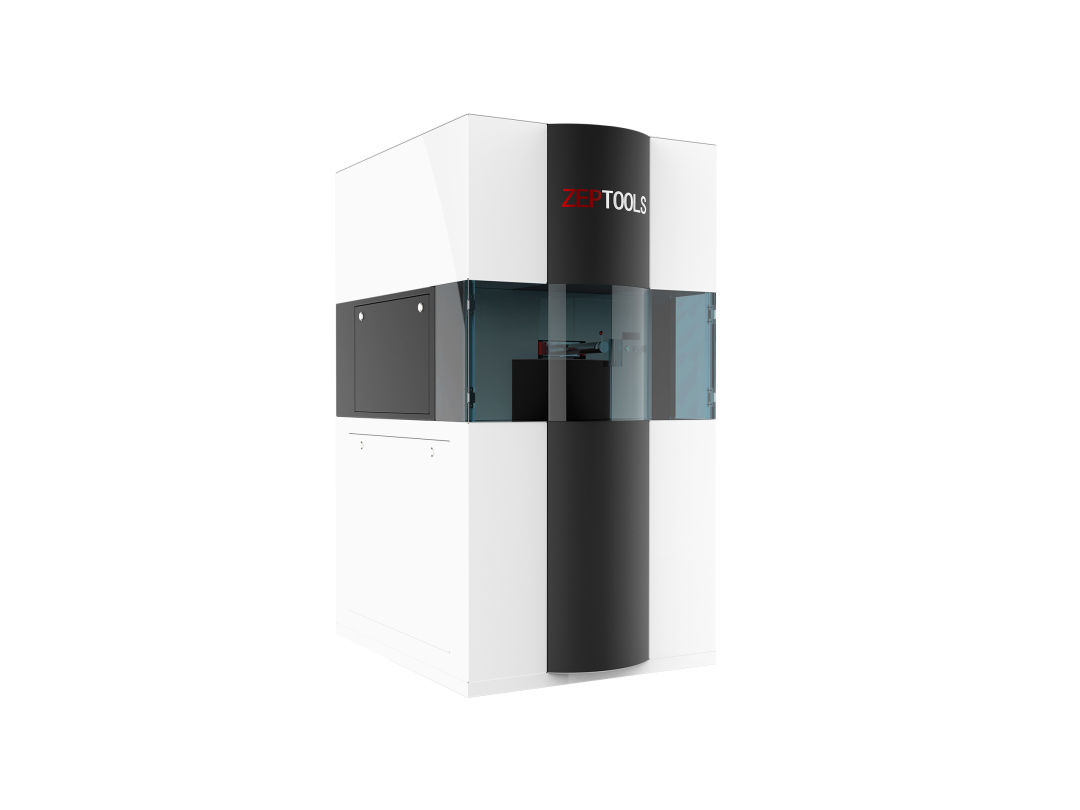

图 泽攸科技EBL电子束光刻机

当我们回到“从像素到纳米"这一表述时，可以将其理解为两种世界的连接方式。像素属于数字世界，是离散且可编辑的。纳米属于物理世界，是具体且具有约束的。数字化图案技术的价值，正在于它建立了一种稳定的映射关系，使设计可以以较低成本转化为现实结构。在这一过程中，制造逐渐呈现出一种可编程特征，而设计也不再只是起点，而成为持续参与的变量。

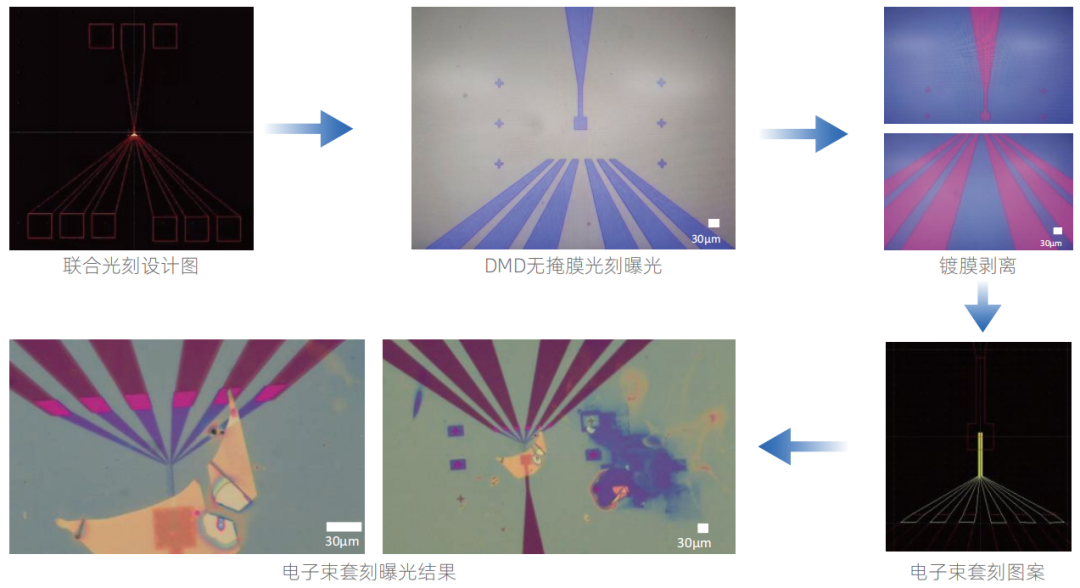

图 数字化图案从设计到制造的转化过程示意。通过多层结构叠加与对位校正，图案得以从数据形式逐步转化为实际物理结构

这种变化或许还在发展之中，但其趋势已经可以被观察到。当更多制造过程被数据化、模型化并纳入可迭代体系时，技术进步的路径也可能随之发生调整。从某种意义上看，制造不再只是“把东西做出来"，而逐渐变成“如何更好地表达设计"。而在这一转变中，数字化图案工具所承担的角色，可能会变得越来越基础，却也越来越关键。
