什么才是真实结构？光学、电子与尺度的差异

人们在日常经验中往往默认“看见即真实"，但当观察对象进入微米甚至纳米尺度时，这一直觉开始变得不再可靠。我们之所以“看不到真实结构"，并不是因为结构本身不存在，而是因为任何观测手段都在对物理世界进行某种形式的“转译"。不同的仪器并不是简单地放大同一个对象，而是在测量不同的物理量，并将这些信息映射为图像。因此当我们讨论光学显微镜、扫描电子显微镜，甚至透射电子显微镜时，本质上是在讨论不同相互作用机制下的信息获取方式。

从最熟悉的光学观察开始，肉眼或光学显微镜所依赖的是可见光与物质之间的相互作用。光在传播过程中会发生反射、折射与散射，这些过程共同决定了我们最终接收到的信号。光学成像所呈现的“结构"，实际上是光强分布的空间变化，它与材料的折射率、表面粗糙度以及几何形貌有关，但并不直接等同于真实的三维结构。

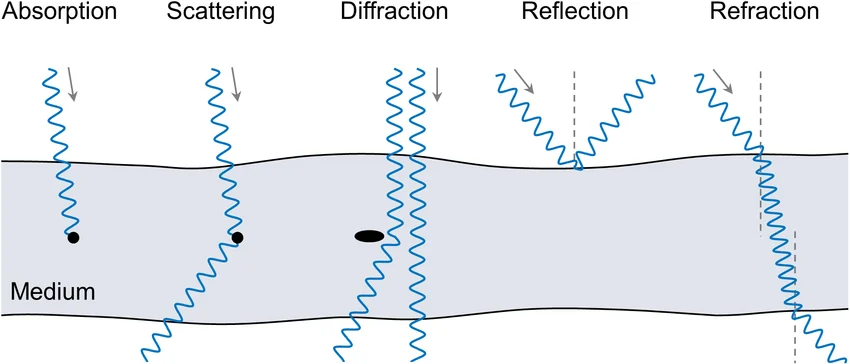

图 光与物质的基本相互作用

进一步地，由于光的波长通常在数百纳米量级，衍射效应会对分辨能力形成约束，这意味着当结构尺寸接近或小于波长时，细节信息会逐渐丢失。这也是为什么在微纳领域，单纯依赖光学手段往往难以获得完整信息。

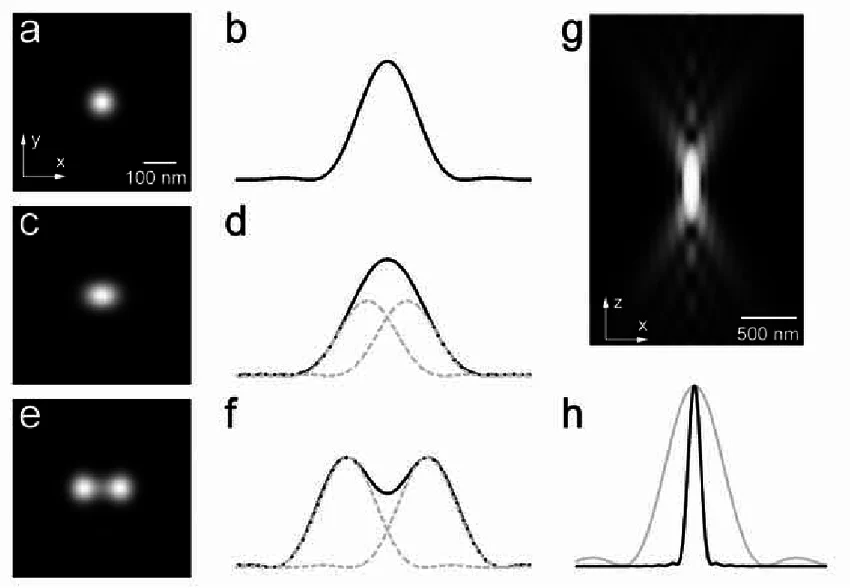

图 光学显微镜空间分辨率的衍射极限

当尺度继续缩小，电子显微技术逐渐成为主要手段。与光学不同，扫描电子显微镜利用的是高能电子束与样品之间的相互作用。电子入射到样品表面后，会激发出多种信号，例如二次电子和背散射电子。

这些信号来源于不同的物理过程，其空间分布反映了样品表面形貌和成分差异。换句话说，扫描电镜图像并不是“直接看到"的结构，而是电子—物质相互作用结果的可视化表达。

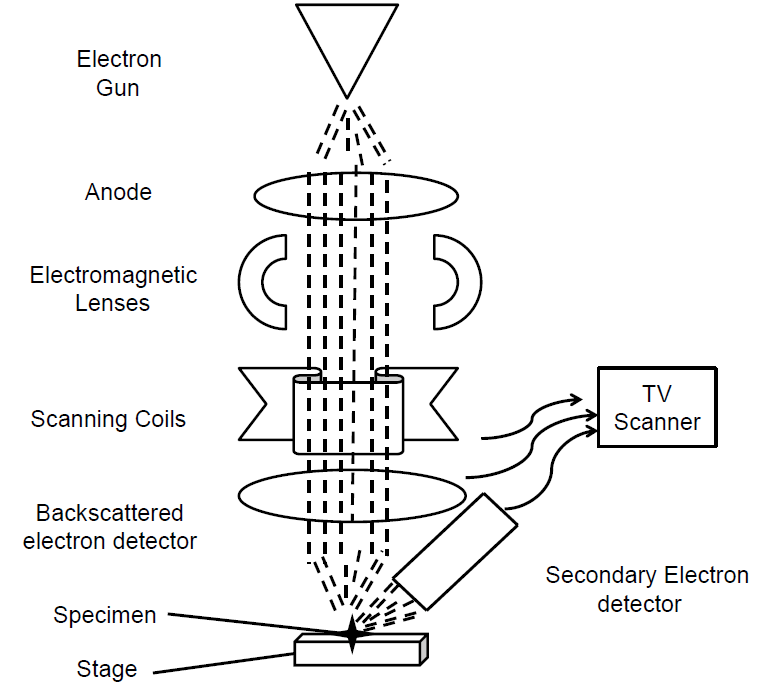

图 扫描电子显微镜原理流程图

在实际应用中，这种差异往往可以通过对比直观体现。例如，同一块材料的光学照片与扫描电镜图像，呈现出的信息层级是不同的。光学图像更接近宏观纹理，而扫描电镜则能够揭示微米甚至更细尺度下的颗粒形貌、孔隙结构或表面起伏。

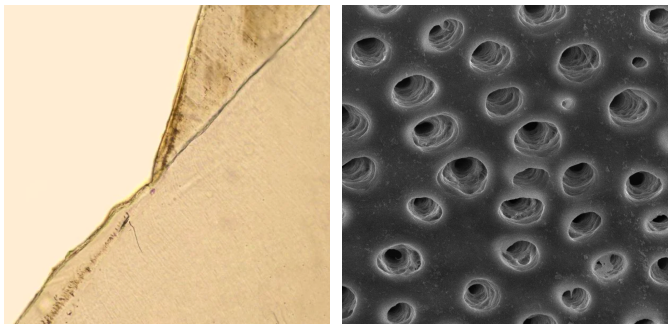

图 左边是光镜下的牙釉质，右边是使用泽攸科技ZEM系列台式扫描电镜拍摄的牙釉质

进一步来看，尺度不仅影响“能否看见"，还决定了“应该用什么方式去看"。光学显微镜适用于微米以上尺度的快速观察，具有操作便捷、视场较大的特点。扫描电子显微镜通常覆盖从微米到数纳米的范围，可以在较高分辨率下观察表面形貌，不同技术之间并不是替代关系，而更像是分工协作的体系。

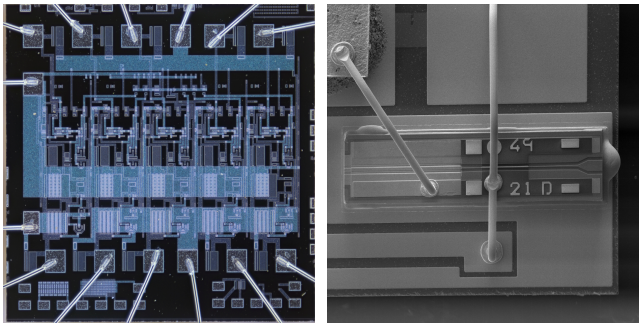

图 左边是光镜下的芯片，右边是使用泽攸科技ZEM系列台式扫描电镜拍摄的芯片

在实际科研或工业检测中，这种“尺度分层"的策略尤为常见。研究者往往先通过光学手段定位感兴趣区域，再利用扫描电镜进行局部放大观察，必要时再借助更高分辨率的手段进行深入分析。这种逐级深入的过程，本质上是在不同信息层之间建立联系。每一种观测结果都是局部且有条件的，但通过组合使用，可以逐步逼近对结构的全面理解。

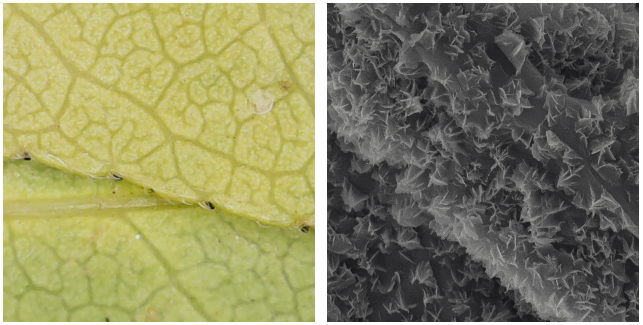

图 左边是光镜下的树叶，右边是使用泽攸科技ZEM系列台式扫描电镜拍摄的树叶

即使在同一台扫描电镜内部，不同工作模式也会带来不同的“观察结果"。例如在高真空与低真空模式下，由于样品表面电荷积累与气体分子作用的差异，图像对比度与细节呈现会有所不同。

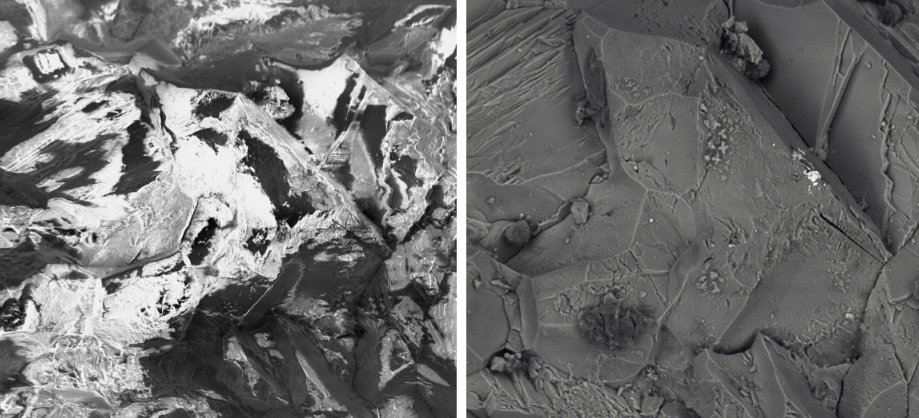

图 泽攸科技ZEM系列扫描电镜高真空与低真空模式的对比

当我们将视角从单一图像扩展到多尺度信息整合时，会发现一个更具启发性的事实：所谓“真实结构"，并不是某一张图像所能表达的，而是不同尺度、不同信号之间的综合结果。

比如在材料科学中，宏观力学性能往往与微观结构密切相关，而微观结构又受到纳米尺度缺陷与界面状态的影响。如果只观察其中一个层级，很容易得出片面的结论。只有将这些信息拼接在一起，才能形成较为完整的“结构故事"。

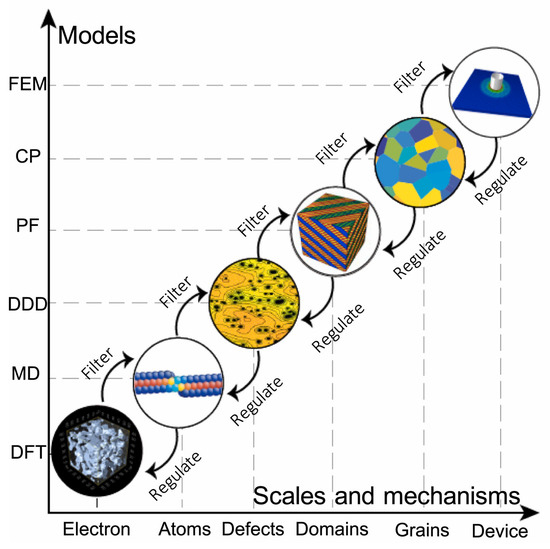

图 材料多尺度建模思路

这种拼接过程，本质上是一种跨尺度的信息建模。光学图像提供整体轮廓，扫描电镜揭示局部细节，其他表征手段补充成分或结构信息。每一种数据都是局部视角，但通过合理的关联，可以构建出多层次的理解框架。在这一过程中，仪器的稳定性、重复性以及数据的一致性显得尤为重要，因为只有在可复现的前提下，不同尺度的信息才能被可靠地对接。

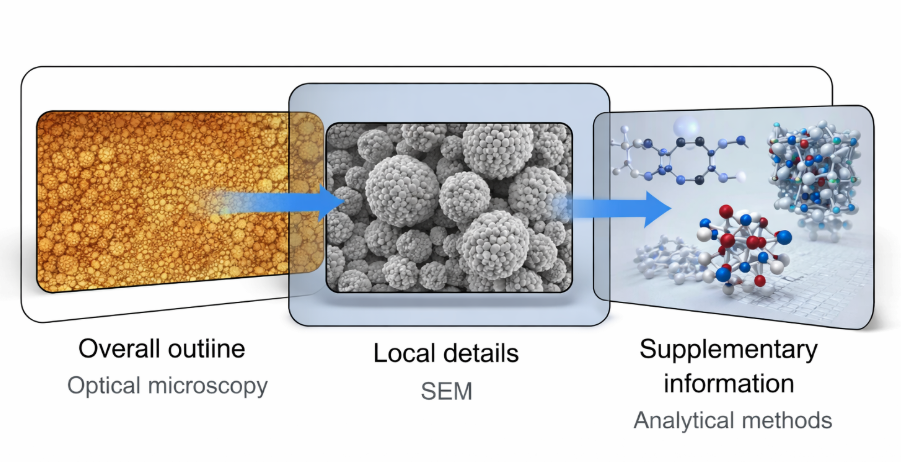

图 跨尺度的信息建模

回到最初的问题，我们之所以看不到“真实结构"，并不是因为技术不足，而是因为“真实"本身是一个依赖观察方式的概念。每一种观测手段都在强调某一类物理信息，同时不可避免地忽略其他信息。

光学强调光学性质，电子显微强调电子相互作用，其他技术则可能关注力学、电学或化学特性。这种差异并非缺陷，而是科学认知的基础。

图 不同观测手段对应不同的真实

在这一意义上，科学仪器的价值不仅在于提高分辨率或放大倍数，更在于提供多样化的观察路径。通过这些路径，我们可以从不同角度接近同一个对象，并在差异中建立更全面的理解。泽攸科技在扫描电镜及相关原位测量技术上的持续投入，也可以被看作是在丰富这种观察体系，使不同尺度、不同物理量之间的联系更加清晰与可操作。

图 泽攸科技ZEM系列扫描电镜

当我们再次面对一张显微图像时，也许可以多保留一分谨慎。图像所呈现的并不是结构本身，而是结构在特定条件下的“响应"。理解这一点，有助于避免过度解读，也有助于在不同技术之间建立更合理的关联。真正的“结构图景"，往往并不存在于某一张图像之中，而是在多种观测结果的交汇处逐渐显现出来。
